Opis



Najveća dopuštena masa (kg)	20000
Masa prazne prikolice (kg)	5430
Duljina (mm)	8000
Visina (mm)
Širina (mm)	2540
Gume	245/70 R 17,5
Broj osovina	2
Kočnica	DA
Oznaka proizvoda	145.080.855.003



Dizajn:

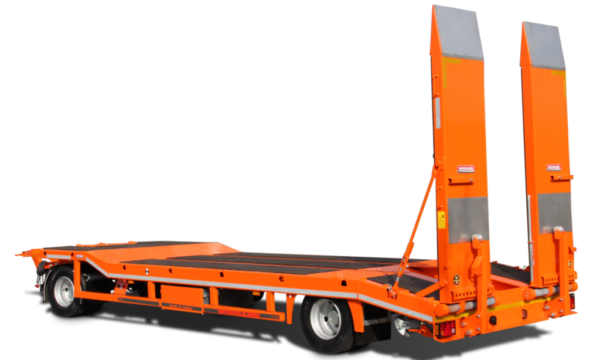

2-osovinska niskopodna prikolica, prikolica za prijevoz građevinskih strojeva

Dimenzije

Hochbett oko 1600 mm

Ručica između Hochbett (“visoki krevet”) i Tiefbett (“niski krevet”) cca 600 mm

L2= Tiefbett cca 4800 mm sa L=3 stražnjim nagibom cca 1000 mm ukupno cca 8000 mm

Šasija

4-slojni, uzdužno profilirani glavni okvir visoke čvrstoće izrađen od HEA profila i glatki vanjski okvir u visokom i niskom krevetu s rastegnutim IPE poprečnim elementima u ravnom i koljenastom niskom krevetu od finozrnastog čelika visoke čvrstoće S355JO ili S355MC, stabilan skošeni prednji kraj i okvir okretnog postolja orijentiran na teret, stražnji koljenast za nisku visinu utovara i ravan Kut vožnje i optimizirani slobodni hod kotača kroz ugrađene kućišta kotača s poklopcem s pločicom, stražnji kraj sa širokim ležajevima za osovinu rampe, trake za penjanje s obje strane, vanjska strana stražnjeg nagiba, stabilan središnji nosač ploče u stražnjem nagibu

Podna obloga na šasiji i rampama

Pod od mekog drveta debljine cca 50 mm, impregniran u niskom krevetu i području rampe. Pod od mekog drveta debljine cca 30 mm, impregniran u visokom krevetu

Opcije vezivanja

1 par pričvršćenih ušica za vezivanje, svaka s 8 tona vučne sile, Hochbett, naprijed lijevo i desno

2 para šipki za vezivanje na Hochbett, svaka sa 5 tona vlačne sile

1 par kutija za pričvršćivanje svaka s 10 tona vlačne sile u Hochbett na stražnjoj strani

5 pari šipki za pričvršćivanje na Tiefbett, svaka sa 5 tona vlačne sile

3 para džepova za kočiće Tiefbett 100 x 50 mm

1 par kutija za pričvršćivanje svaka sa 10 tona vučne sile na stražnjoj strani



Osovine

Visokokvalitetne brze osovine vodećih proizvođača sa zatvorenim S- brom kočnicama, preciznim konusnim valjkastim ležajevima. Automatski regulator opuštenosti kočnica (AGS)

Ovjes

Tandem jedinica s paraboličnim ovjesom koji zahtijeva malo održavanja s optimalnim izjednačavanjem opterećenja – time se postiže najveća udobnost vožnje i optimalna sigurnost u vožnji čak i pri graničnim opterećenjima.

Sustav kočenja

2-linijski kočioni sustav sa stlačenim zrakom prema EK direktivama i cilindar s oprugom, centriranje, automatska kočnica ovisno o opterećenju / ALB regulacija, ABS sustav protiv blokiranja kočnica, ispitni priključci za sustav stlačenog zraka, spojna crijeva s nezamjenjivim spojnim glavama

Uređaj za povlačenje

Zavarena konstrukcija izrađena od fino zrnastog čelika visoke čvrstoće S355MC s okretnim prstenom koji zahtijeva malo održavanja i okretnim zakretanjem koji zahtijeva malo održavanja približno 1800 mm za poteznicu BigLiner 30 s tihim čahurama, DIN ušicom za vuču 40 mm, nosačem poteznice sa zateznom oprugom i navojnim vretenom za podešavanje visine

Potporanj

2 sklopive pocinčane potporne noge na stražnjoj lijevoj i desnoj strani šasije ispod stražnjeg nagiba

Rampe

2 x jednodijelna rampa cca 3000 x 720 mm s mehaničkim opružnim mehanizmom za podizanje u stabilnoj zavarenoj konstrukciji s pločom kade od fino zrnastog čelika visoke čvrstoće S355MC, rampe se mogu pomicati s obje strane s perforiranom tračnicom i kliznom cijevi, šipke držača rampe s blokadom zatezanja i sigurnosnim uređajem

Lakiranje/pocinčavanje

Premaz u boji cinkove prašine (ZSFB) u 3-slojnom postupku: pocinčano raspršivanjem + pocinčano + gornji premaz, čelične površine pjeskarene, pocinčane raspršivanjem, pocinkovane s 2-komponentnim poliuretan-cink-fosfatnim temeljnim premazom, gornjim presvučen 2-komponentnim poliuretan-akrilnim završnim premazom, šasija u RAL boji, kotači u RAL 9006 srebrnoj boji

Pribor

Držač rezervnog kotača u dizajnu kutije koja se može zaključati ispod prostora za utovar, kutija za odlaganje s poklopcem koji se može zaključati samo u potkrovlju BigLiner 30, bočna zaštita od podvozja, poklopac kotača s integriranom zaštitom od prskanja, konturna oznaka ECE 104, 2 klina za kotače s držačem,

Električni sustav

Višenamjenska svjetla otporna na prskanje i vibracije od 24 volta s unutarnjim stražnjim svjetlima za maglu, svjetlima za vožnju unatrag i svjetlima registarske pločice integriranim u zaštitu podvozja, LED svjetla za gabarit i bočna svjetla, konektor za osvjetljenje



*Ukupna masa 20000 kg s posebnom dozvolom prema standardu § 70 StvZo.

*Dimenzije i mase mogu se promijeniti zbog dodatne opreme

*Zadržavamo pravo izmjene dizajna u skladu s tehničkim napretkom
